كيفية ربط المزدوجة الحرارية بجهاز التحكم في درجة الحرارة؟

وعادة ما تكون أدوات التحكم في درجة الحرارة شائعة الاستخدام متصلة بسلك الإدخال العام، وهو ثنائي حراري. الأزواج الحرارية من sinny هي عموما TC، وهناك العديد من الأنواع، بما في ذلك المزدوجات الحرارية الملولبة، والمسبار المزدوجات الحرارية، الضغط زنبرك المزدوجات الحرارية، الأسلاك القابلة للتعديل المزدوجات الحرارية. يمكن تحديد الحجم والطول

1. ما هي مزايا كل منها:

المزدوجة الحرارية الملولبة: بشكل عام، يكون التركيب شديد الصلابة. ويرتبط السلك الملولب بشكل وثيق بالمعدات، ويكون التوصيل الحراري مباشراً للغاية. وهو مناسب جدا لأنواع الأنابيب هذه وتجاويف المعدات وبعض الحاويات المغلقة.

المزدوجة الحرارية من نوع Probe-type: خصائصها صغر حجمها، وبنية المسبار، والقدرة على إدخالها داخل الوسط المقاس. وهو مناسب لتلك المساحات الضيقة، مثل بعض السوائل، والداخلية من المواد الصلبة، وبعض المعدات الصغيرة

المزدوجة الحرارية لزنبرك الضغط: تأتي مع بنية زنبرك مدمجة، والتي يمكن أن تضغط باستمرار على نهاية القياس بإحكام على السطح لقياسها دون تثبيت دائم. وهو مرن التركيب والتفكيك، ومناسب للأجزاء المتحركة وسيناريوهات التفكيك والتجميع المتكررة. وهو غير مناسب للمعدات التي تتطلب الحفر للتركيب

المزدوجة الحرارية للسلك القابل للضبط: يمكن ثني السلك المعدني يدويًا وتعديل شكله. وهو خفيف الوزن ويمكن أن يتكيف مع الأسطح المعقدة وغير المنتظمة تحت الاختبار. وهو مناسب للمكونات غير المنتظمة الشكل، والفجوات الضيقة، وسيناريوهات الطلب المرنة.

2. عند توصيل مستشعر درجة الحرارةجهاز التحكم في درجة الحرارة

وعادة ما يؤخذ التيار والجهد في الاعتبار. هناك وحدة تحكم pid لعنصر التسخين بالداخل، مناسبة لوظائف التسخين والتجميع. التيار والجهد الكهربائي في منزلنا عموما بين 0.5 أمبير و 1 أمبير. الجهد عموما 220 فولت تيار متردد، وهناك أيضا مقننة محددة الجهد الكهربائي التيار. وهناك أيضًا مستوى صناعي لجهد التيار، والذي ينقسم إلى جهد مرتفع وجهد منخفض. عموما، الجهد المنخفض هو النوع الرئيسي، مع السلامة العالية. أقل جهد يمكن أن يصل إلى 380 فولت، وهو أعلى بكثير من الجهد المنزلي من 220 فولت. عندما يتم استخدام 380 فولت، فإنه أساسا في المعدات الكبيرة ----عنصر التسخين جهاز التحكم في درجة الحرارة

   التيار (I) = الطاقة (P) ÷ (الجهد (U) × عامل القدرة)

من الضروري أن يكون هناك ترموستات مناسب للمشهد المناظر

3. المزدوجة الحراريةجهاز التحكم في درجة الحرارة)

وعادة ما تكون المزوجات الحرارية TC ذات سلكين. أزواجنا الحرارية الآثمة أيضاً ذات سلكين، ومبدأها لا يزال كما هو

اختلاف درجة الحرارة توليد الطاقة " -لا يتطلب سلكان مصدر طاقة خارجي وينقلان مباشرة إشارات الجهد الكهروحراري، وهو أمر مريح للغاية. وبالطبع، إذا كنت ستختار مقاوماً حراريا، فمن المستحسن اختيار مقاوم حراري متعدد الأسلاك. وكلما زاد عدد الأسلاك، قل فرق الدقة، وسيكون التعرف على درجة الحرارة والتحكم فيها دقيقين بشكل خاص. يمكنك اختيار RTD المقابلة وفقا لاحتياجاتك المحددة

عندما نختار مزدوجا حراريا، ما هي المسائل التي ينبغي ان ننتبه اليها خلال العملية؟

منطق الأسلاك: اختر أداة التحكم في درجة الحرارة على أساس المزدوجة الحرارية. كيف نوصل الأسلاك بأداة التحكم في درجة الحرارة

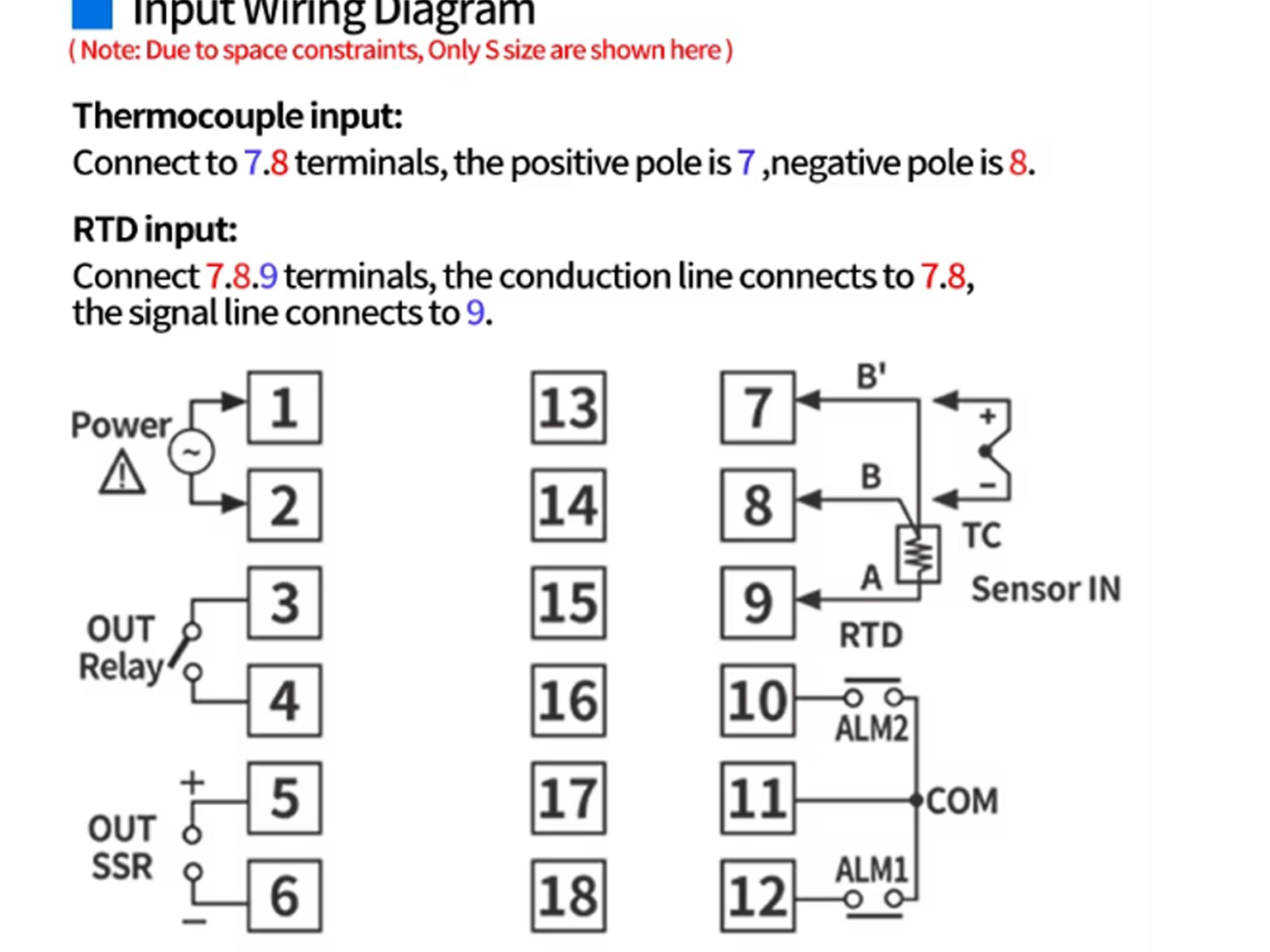

أولاً، تأكد من معايرة المزدوجة الحرارية: K E J T SR، وتأكد مما إذا كان جهاز التحكم في درجة الحرارة يدعم هذه المزدوجة الحرارية، وتأكد من مدى التحكم في درجة حرارة الجهاز، واختر المزدوجة الحرارية المناسبة، وتأكد مما إذا كان المنتج منالمرحلأو نوع خرج SSR، وضمان مطابقته للمشغل الخلفي

التمييز بين القطبين الموجب والسالب: يتم تمييز الكُتَب الطرفية لأجهزة التحكم في درجة الحرارة بشكل عام مع "TC+" (القطب الموجب) و "TC-" (القطب السالب). أوصلهم بصرامة وفقا للعلامات المقابلة. توصيلها بالعكس سيتسبب في عرض درجة حرارة غير طبيعية، مما يؤدي إلى قراءات غير دقيقة وعدم وجود قيمة مرجعية

وعندما نكون مستعدين لوصل المزدوجة الحرارية، نزيل طبقة العزل من المزدوجة الحرارية ونوصل المعدات المقابلة. بشكل عام، يبلغ سمك الإبرة العلوية والخيط من 5 إلى 8 مم، مما يتوافق مع المعايير الدولية

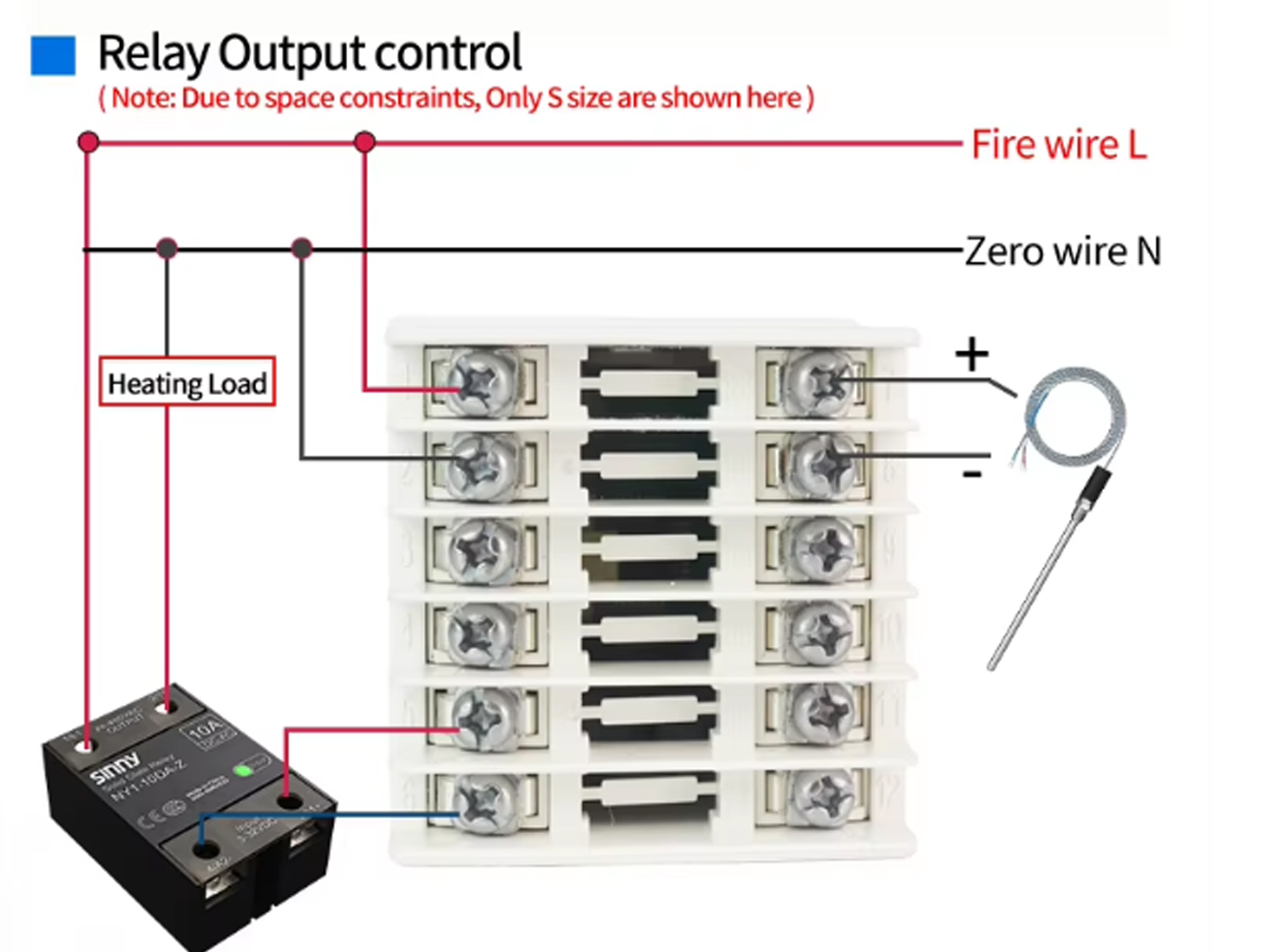

وأخيرا، هناك مصدر الطاقة AC220V وكابل خرج التحكم

إذا كنت ترغب في التبديل بين الترحيل وخرج SSR، يمكنك: الضغط على المفتاحين الرئيسيين لأعلى ولأسفل لمدة 3 ثوان. وعند هذه النقطة، يقوم مقياس التحكم في درجة الحرارة بأداء وظيفة تبديل الخرج. كل من عرض خرج المرحل وعرض خرج SSR واضحين بنظرة واحدة. بعد التأكيد، سيعود إلى جدول معلمات العمل. في هذا الوقت، تم تبديل التحكم في الخرج بنجاح -قرر على نوع الخرج ومدخل نوع المزدوجة الحرارية وفقا لاحتياجاتك الخاصةإذا أردت تبديل جانب الإدخال اضغط مع الاستمرار على المفتاح S لمدة 3 ثوان وستعرض شاشة pv الرمز P-1. اضغط على المفتاح العلوي وستعرض شاشة pv ثم اضغط على المفتاح S للدخول إلى قائمة مجموعة المعلمات في هذا الوقت، سوف تعرض شاشة pv IPN، والتي تستخدم لتشغيل تغيير تنظيم المدخلات. في هذا الوقت، تعرض شاشة SV مواصفات الإدخال الحالية. اضغط باستمرار على الزر وتحرك لأعلى 8 مرات حتى يتم عرض النقطة الباكية على شاشة SV ثم اضغط على المفتاح S لمدة 3 ثوان. في هذا الوقت، سوف حفظ المعلمات والعودة إلى وضع العمل. هذه هي طريقة التحكم في المدخلات والمخرجات لجهاز التحكم في درجة الحرارة.

4.

توصيل الطاقة

كل شيء جاهز عند هذه النقطة، شغّل الطاقة ولاحظ ما إذا كان هناك أي مشكلة بالوميض في الآلة. إذا كانت هناك مشكلة تحقق من صحة الأسلاك

في حالة عدم وجود مشاكل، اضبط المعلمات وانتظر حتى تتحكم في درجة الحرارة لفترة من الوقت حتى تصل إلى درجة الحرارة المطلوبة. عند هذه النقطة، يجب أن تكون القيمة المعروضة بواسطة الأداة متسقة مع القيمة المستهدفة. ثم، قم مباشرة بمحاذاة مقياس درجة الحرارة مع درجة حرارة المعدات لقياسها، وملاحظة ما إذا كانت درجة الحرارة في مقياس التحكم في درجة الحرارة متطابقة. إن لم يكن كذلك#39 ؛ تأكد من الخط واضبط معلمات جهاز التحكم في درجة الحرارة بشكل مناسب

هنا#39 ؛ ملاحظة: جميع أجهزة التحكم في درجة الحرارة الرئيسية لها بعض الانحرافات. نحن عادة نحكم علىعن طريق دقة جهاز التحكم في درجة الحرارة
